POMPA VE NOZULLAR / NOZULLAR / SİSLEME NOZULU YÜKSEK BASINÇ

Ürün Kodu:TW5010

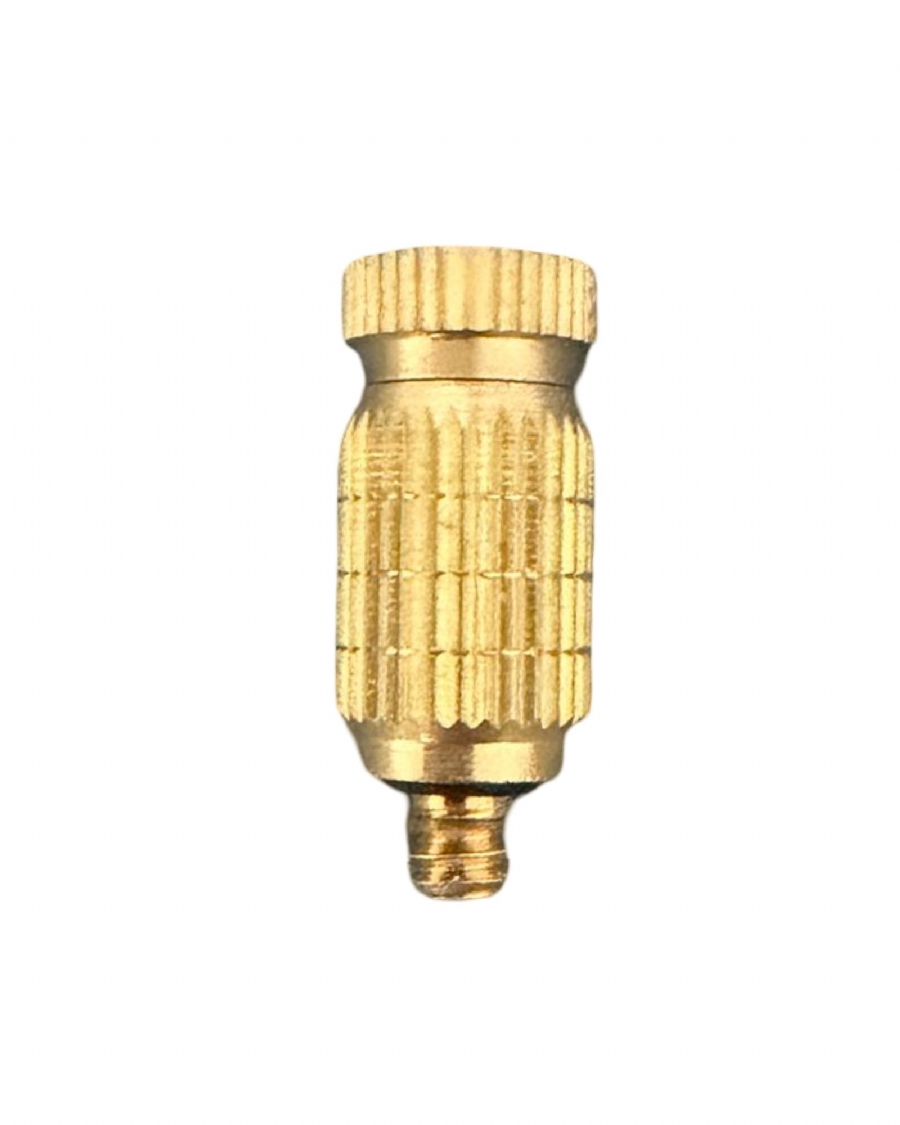

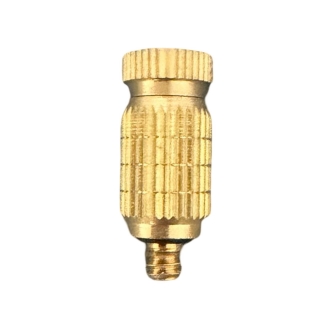

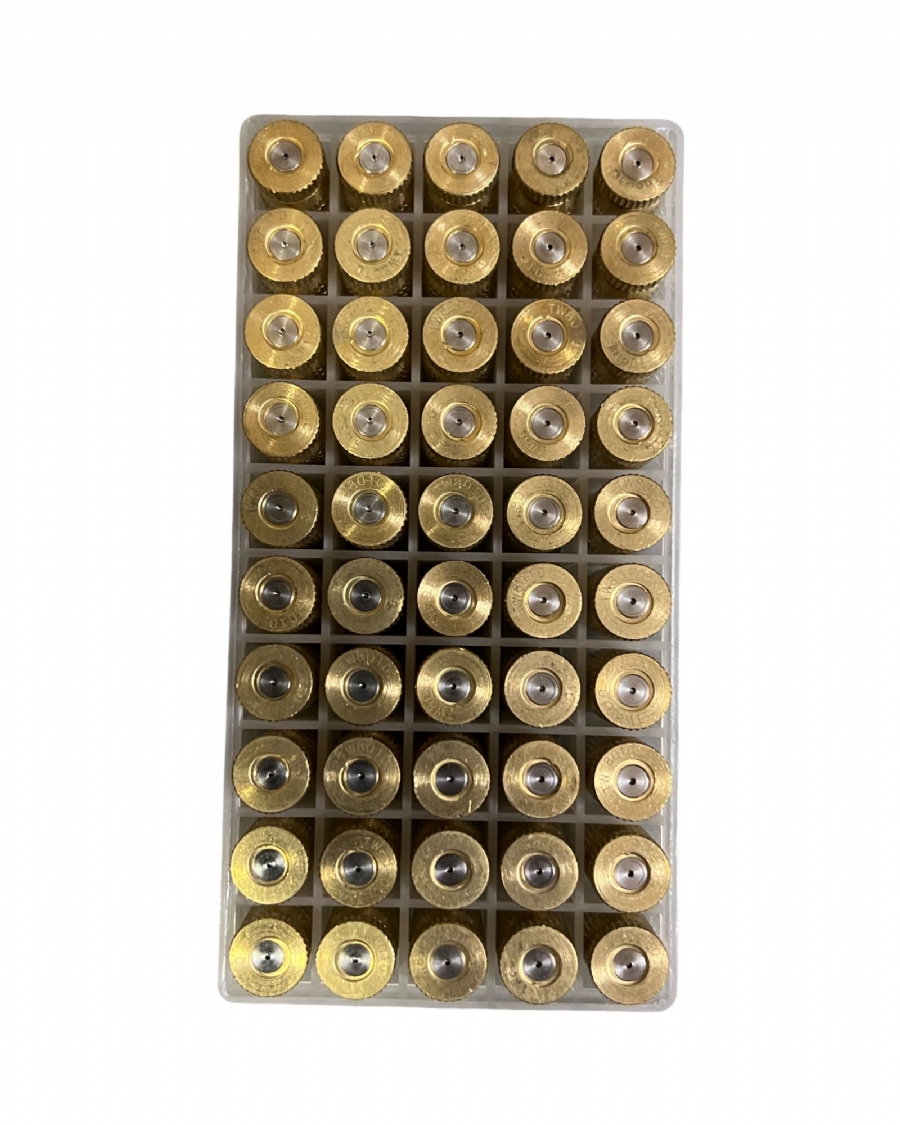

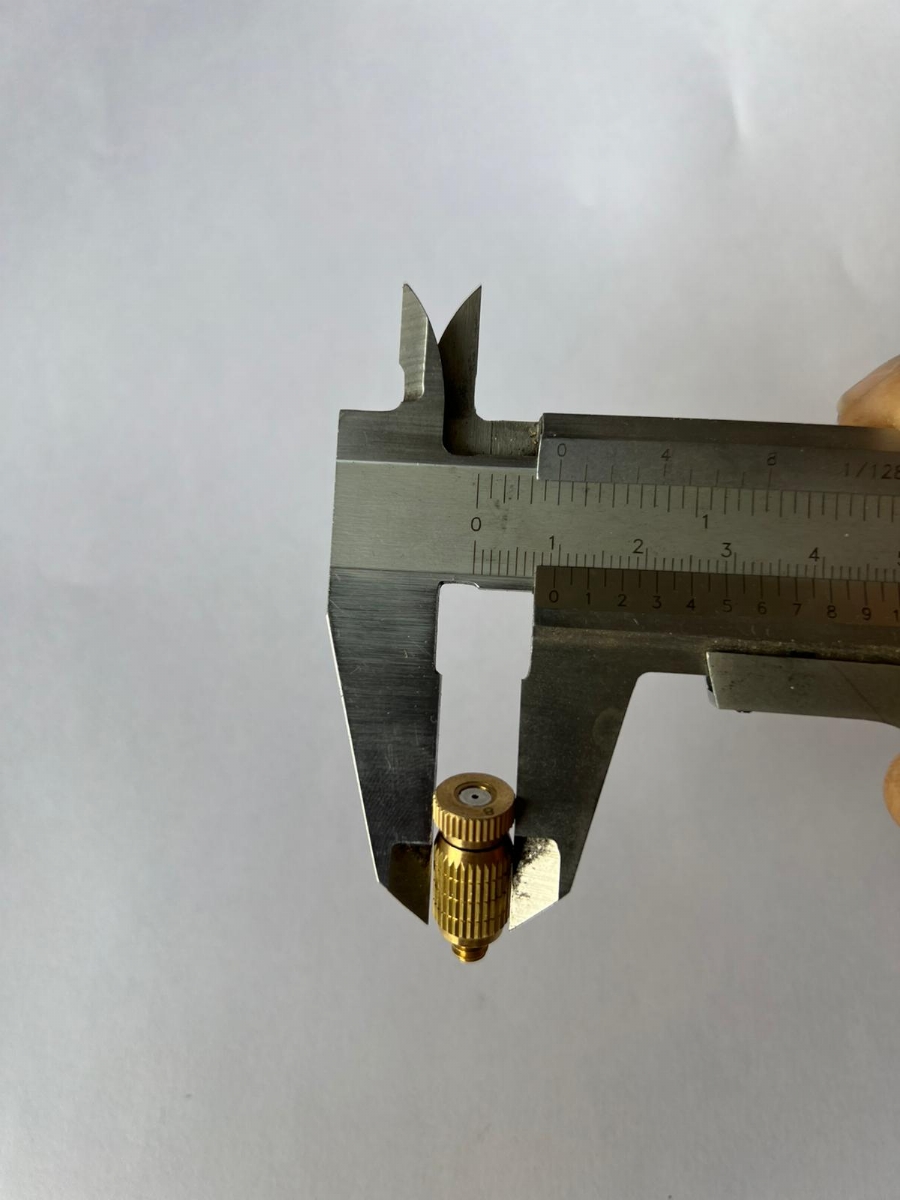

Ürün Adı:SİSLEME NOZULU YÜKSEK BASINÇ

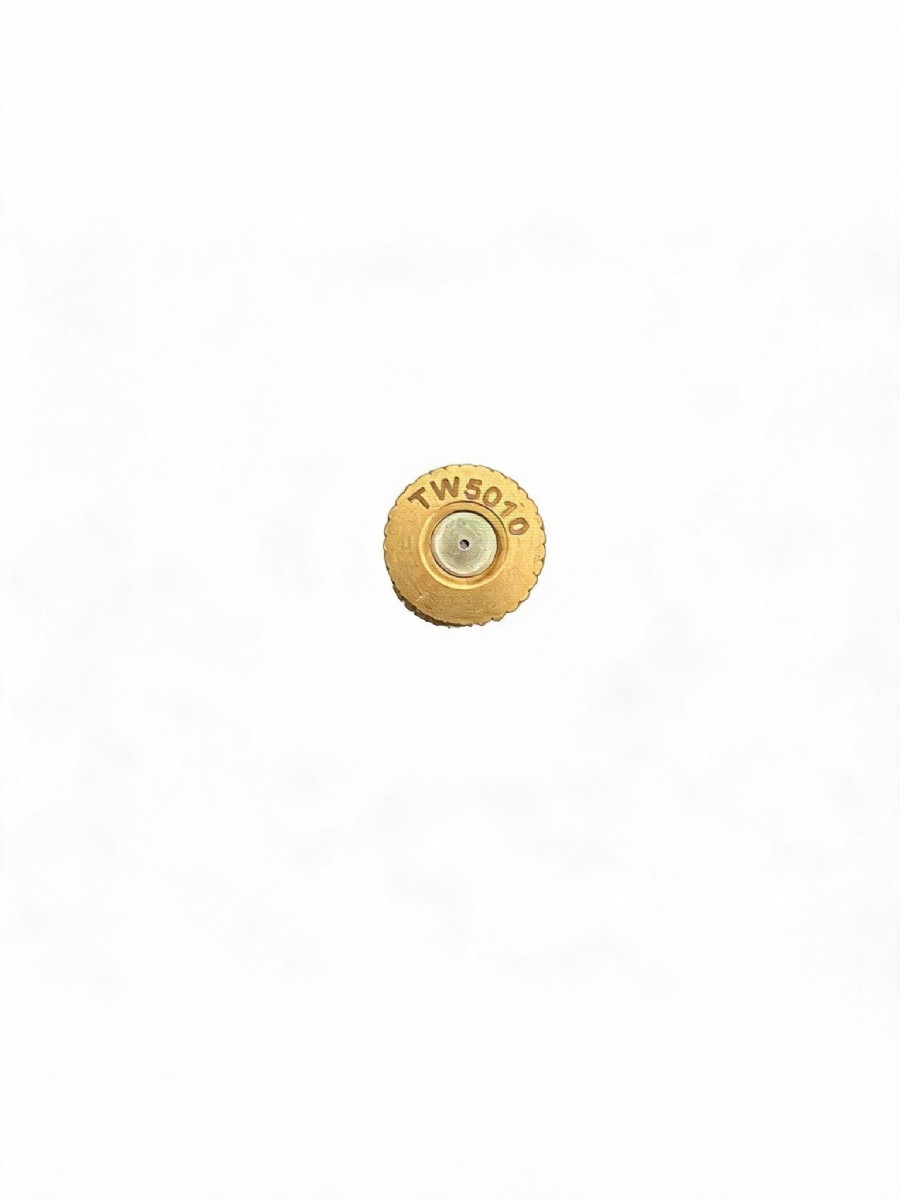

TW5010

TW2010

 3/16" PİRİNÇ KROM KARIŞIM YÜKSEK BASINÇTA ÇALIŞAN TİP

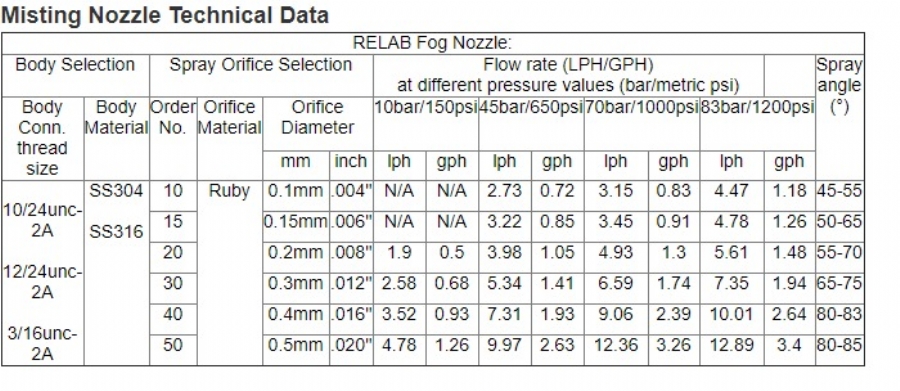

Gövde Bağlantı DişiGövde MalzemesiSipariş NoOrifis MalzemesiOrifis Çapı mmOrifis Çapı inch10 Bar LPH10 Bar GPH35 Bar LPH35 Bar GPH45 Bar LPH45 Bar GPH70 Bar LPH70 Bar GPH83 Bar LPH83 Bar GPHSprey Açısı
10/24 unc-2A SS304 10 Ruby 0.1 .004" N/A N/A 2.73 0.72 3.15 0.83 4.47 1.18 — — 45°-55°
10/24 unc-2A SS316 15 Ruby 0.15 .006" N/A N/A 3.22 0.85 3.45 0.91 4.78 1.26 — — 50°-65°
12/24 unc-2A SS316 20 Ruby 0.2 .008" 1.9 0.5 3.98 1.05 4.93 1.3 5.61 1.48 — — 55°-70°
12/24 unc-2A SS316 30 Ruby 0.3 .012" 2.58 0.68 5.34 1.41 6.59 1.74 7.35 1.94 — — 65°-75°
3/16 unc-2A SS316 40 Ruby 0.4 .016" 3.52 0.93 7.31 1.93 9.06 2.39 10.01 2.64 — — 80°-83°
3/16 unc-2A SS316 50 Ruby 0.5 .020" 4.78 1.26 9.97 2.63 12.36 3.26 12.89 3.4 — — 80°-85°



SİSLEME SİSTEMLERİ POMPA SEÇİMİ VE ÜRÜN REÇETESİ
Sıra No Kullanılacak Pompa Kodu Basınç Debi (lt/dk) Besleyebileceği Nozul Adedi   TESİSATTA KULLANILACAK MALZEMELER FİYAT (EURO)
0,15 mm 0,20 mm 0,30 mm 0,40 mm 0,50 mm
1 LWSLM 1 70 bar 1 20 13 10 7 5   1 KROM KAPLI NOZUL TAŞIYICI
2 LWSLM 2 70 bar 2 40 27 19 13 11   2 HAT SONU NOZUL TAŞIYICI
3 LWSLM 3 70 bar 4 80 53 38 27 21   3 DİRİPDİKLİ NOZUL
4 LWSLM 4 70 bar 5 100 67 48 33 26   4 SARI T ÇAP 10
5 LWSLM 5 70 bar 6 120 80 57 40 32   5 SARI DİRSEK ÇAP 10
6 LWSLM 6 70 bar 8 160 107 76 53 42   6 NPT KONVEKTÖR POMPA ÇIKIŞI ÇAP 10
7 LWSLM 7 70 bar 9 180 120 86 60 47   7 POLYAMİD HORTUM ÇAP 10
8 LWSLM 8 70 bar 10 200 133 95 67 53   8 3 mm ÇELİK TEL
9 LWSLM 9 70 bar 11 220 147 105 73 58   9 KLİPS 10*1.5
10 LWSLM 10 70 bar 12 240 160 114 80 63   10 POMPA+MOTOR REGÜLATÖR AKUPLELİ
11 LWSLM 11 70 bar 15 300 200 143 100 79
12 LWSLM 12 70 bar 16 320 213 152 107 84
13 LWSLM 13 70 bar 20 400 267 190 133 105
14 LWSLM 14 70 bar 23 460 307 219 153 121
15 LWSLM 15 70 bar 24 480 320 229 160 126
16 LWSLM 16 70 bar 36 720 480 343 240 189
17 LWSLM 17 70 bar 42 840 560 400 280 221
18 LWSLM 18 70 bar 45 900 600 429 300 237
19 LWSLM 19 70 bar 50 1000 667 476 333 263
20 LWSLM 20 70 bar 68 1360 907 648 453 358
21 LWSLM 21 70 bar 72 1440 960 686 480 379
22 LWSLM 22 70 bar 87 1740 1160 829 580 458
23 LWSLM 23 70 bar 95 1900 1267 905 633 500
24 LWSLM 24 70 bar 135 2700 1800 1286 900 711
25 LWSLM 25 70 bar 170 3400 2267 1619 1133 895

70 Bar Basınçta Debi ve Süreye Göre Tüketim Tablosu

Teknik Bilgiler

  • Çalışma Basıncı: 70 Bar
  • Debi: 4 L/dk
  • Akışkan: Su
BasınçDebi (L/dk)Süre (sn)Sonuç (Litre)Sonuç (mL / cc)Teknik Tanım
70 Bar 4 L/dk 5 sn 0,333 L 333 cc Tüketim Hacmi
70 Bar 4 L/dk 6 sn 0,400 L 400 cc Tüketim Hacmi
70 Bar 4 L/dk 7 sn 0,466 L 466 cc Tüketim Hacmi
70 Bar 4 L/dk 8 sn 0,533 L 533 cc Tüketim Hacmi
70 Bar 4 L/dk 9 sn 0,600 L 600 cc Tüketim Hacmi
70 Bar 4 L/dk 10 sn 0,666 L 666 cc Tüketim Hacmi
70 Bar 4 L/dk 11 sn 0,733 L 733 cc Tüketim Hacmi
70 Bar 4 L/dk 12 sn 0,800 L 800 cc Tüketim Hacmi
70 Bar 4 L/dk 13 sn 0,866 L 866 cc Tüketim Hacmi
70 Bar 4 L/dk 14 sn 0,933 L 933 cc Tüketim Hacmi
70 Bar 4 L/dk 15 sn 1,000 L 1000 cc Tüketim Hacmi

Açıklama

Bu tablo, 70 bar basınç altında 4 litre/dakika debiye sahip bir sistemin belirli sürelerde tükettiği toplam sıvı hacmini göstermektedir.

  • 1 mL = 1 cc
  • 1000 cc = 1 litre

KULLANIM ALANLARI

  • Endüstriyel sisleme sistemleri
  • Nemlendirme sistemleri
  • Toz bastırma sistemleri
  • Sera nemlendirme uygulamaları
  • Hayvancılık tesisleri
  • Açık alan serinletme sistemleri
  • Yüksek basınçlı püskürtme sistemleri
  • Soğutma ve iklimlendirme uygulamaları
