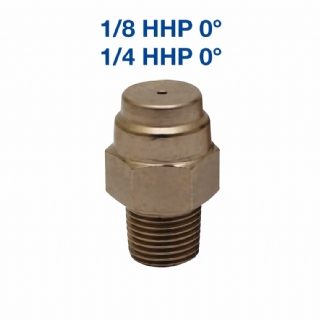

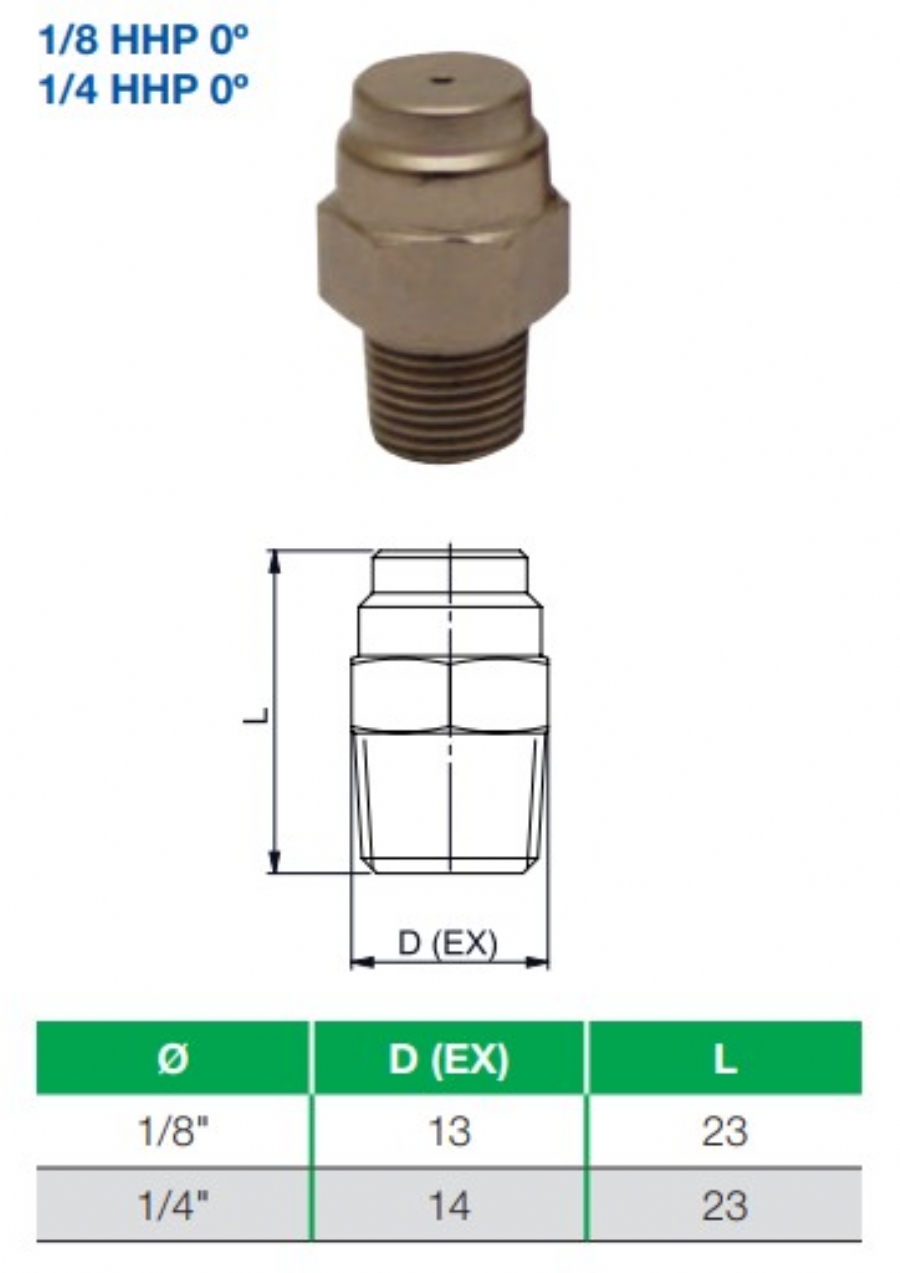

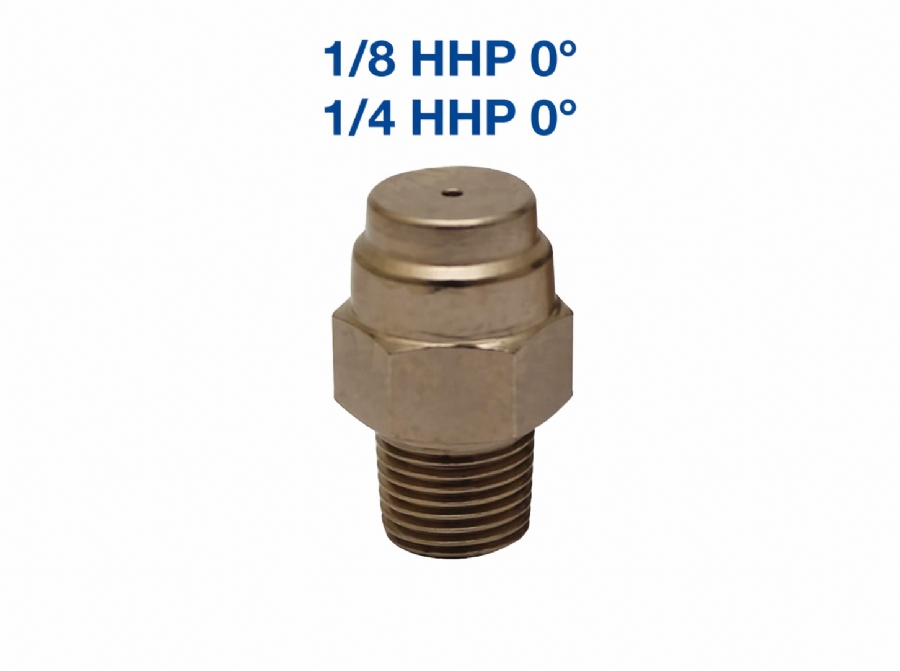

| TİP / TYPE | 1/8 HP 15°-25° | 1/4 HP 15°-25° | 1/8 HP 0° | 1/4 HP 0° | Ø1 (mm) | 20 bar | 40 bar | 60 bar | 80 bar | 100 bar | 120 bar | 150 bar | 200 bar | 250 bar | 500 bar |
| 015 | • | • | • | • | 0,80 | 1,5 | 2,1 | 2,6 | 3,0 | 3,4 | 3,7 | 4,1 | 4,8 | 5,3 | 7,5 |
| 02 | • | • | • | • | 0,90 | 2,0 | 2,9 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,4 | 7,1 | 10,0 |
| 025 | • | • | • | • | 1,00 | 2,6 | 3,6 | 4,4 | 5,1 | 5,7 | 6,3 | 7,0 | 8,1 | 9,0 | 13,0 |
| 03 | • | • | • | • | 1,10 | 3,1 | 4,3 | 5,3 | 6,1 | 6,9 | 7,5 | 8,4 | 9,7 | 10,8 | 15,5 |
| 035 | • | • | • | • | 1,15 | 3,6 | 5,1 | 6,3 | 7,3 | 8,1 | 8,9 | 10,0 | 11,5 | 12,8 | 18,0 |
| 04 | • | • | • | • | 1,20 | 4,1 | 5,8 | 7,1 | 8,2 | 9,1 | 10,0 | 11,2 | 12,9 | 14,4 | 20,5 |
| 045 | • | • | • | • | 1,30 | 4,6 | 6,5 | 7,9 | 9,2 | 10,2 | 11,2 | 12,6 | 14,5 | 16,2 | 23,0 |
| 05 | • | • | • | • | 1,35 | 5,1 | 7,2 | 8,8 | 10,2 | 11,4 | 12,4 | 13,9 | 16,1 | 18,0 | 25,5 |
| 055 | • | • | • | • | 1,40 | 5,6 | 7,9 | 9,7 | 11,2 | 12,5 | 13,7 | 15,3 | 17,7 | 19,8 | 28,0 |
| 06 | • | • | • | • | 1,50 | 6,1 | 8,6 | 10,6 | 12,2 | 13,6 | 15,0 | 16,7 | 19,3 | 21,6 | 30,5 |
| 065 | • | • | • | • | 1,55 | 6,6 | 9,4 | 11,5 | 13,3 | 14,8 | 16,3 | 18,2 | 21,0 | 23,5 | 33,0 |
| 07 | • | • | • | • | 1,60 | 7,3 | 10,3 | 12,6 | 14,5 | 16,3 | 17,8 | 20,0 | 23,0 | 25,7 | 36,5 |
| 075 | • | • | • | • | 1,65 | 7,6 | 10,7 | 13,1 | 15,2 | 17,0 | 18,6 | 20,8 | 24,0 | 26,8 | 38,0 |
| 08 | • | • | • | • | 1,70 | 8,2 | 11,6 | 14,2 | 16,4 | 18,4 | 20,1 | 22,5 | 26,0 | 29,0 | 41,0 |
| 085 | • | • | • | • | 1,75 | 8,5 | 12,1 | 14,8 | 17,1 | 19,0 | 21,0 | 23,4 | 27,0 | 30,2 | 41,0 |
| 09 | • | • | • | • | 1,80 | 9,2 | 13,0 | 15,9 | 18,3 | 20,5 | 22,5 | 25,1 | 29,0 | 32,4 | 46,0 |
| 10 | • | • | • | • | 1,90 | 10,1 | 14,3 | 17,5 | 20,2 | 22,6 | 24,8 | 27,7 | 32,0 | 35,8 | 50,5 |
| 13 | - | • | - | • | 2,20 | 13,0 | 18,3 | 22,5 | 25,9 | 29,0 | 31,8 | 35,5 | 41,0 | 45,8 | 65,0 |
| 15 | - | • | - | • | 2,40 | 15,2 | 21,5 | 26,3 | 30,4 | 34,0 | 37,2 | 41,6 | 48,0 | 53,7 | 76,0 |
| 20 | - | • | - | • | 2,70 | 20,1 | 28,4 | 34,8 | 40,2 | 44,9 | 49,2 | 55,0 | 63,5 | 71,0 | 100,5 |
| 25 | - | • | - | • | 3,00 | 25,3 | 35,7 | 43,8 | 50,6 | 56,6 | 62,0 | 69,3 | 80,0 | 89,4 | 126,5 |
| 30 | - | • | - | • | 3,30 | 30,2 | 42,7 | 52,3 | 60,4 | 67,5 | 74,0 | 82,7 | 95,5 | 106,8 | 151,0 |
| 40 | - | • | - | • | 3,80 | 40,2 | 56,8 | 69,6 | 80,3 | 89,8 | 98,4 | 110,0 | 127,0 | 142,0 | 201,0 |
| 50 | - | • | - | • | 4,20 | 50,0 | 70,7 | 86,5 | 100,0 | 111,7 | 122,4 | 136,8 | 158,0 | 176,6 | 250,0 |
| 60 | - | • | - | • | 4,70 | 61,0 | 86,0 | 105,0 | 121,0 | 136,0 | 149,0 | 166,2 | 192,0 | 214,7 | 305,0 |
| Katalog satırındaki nokta (•) ilgili bağlantı / açı kombinasyonunun mevcut olduğunu, '-' mevcut olmadığını gösterir. | |||||||||||||||
